Лазерный станок Raylogic V12 2030

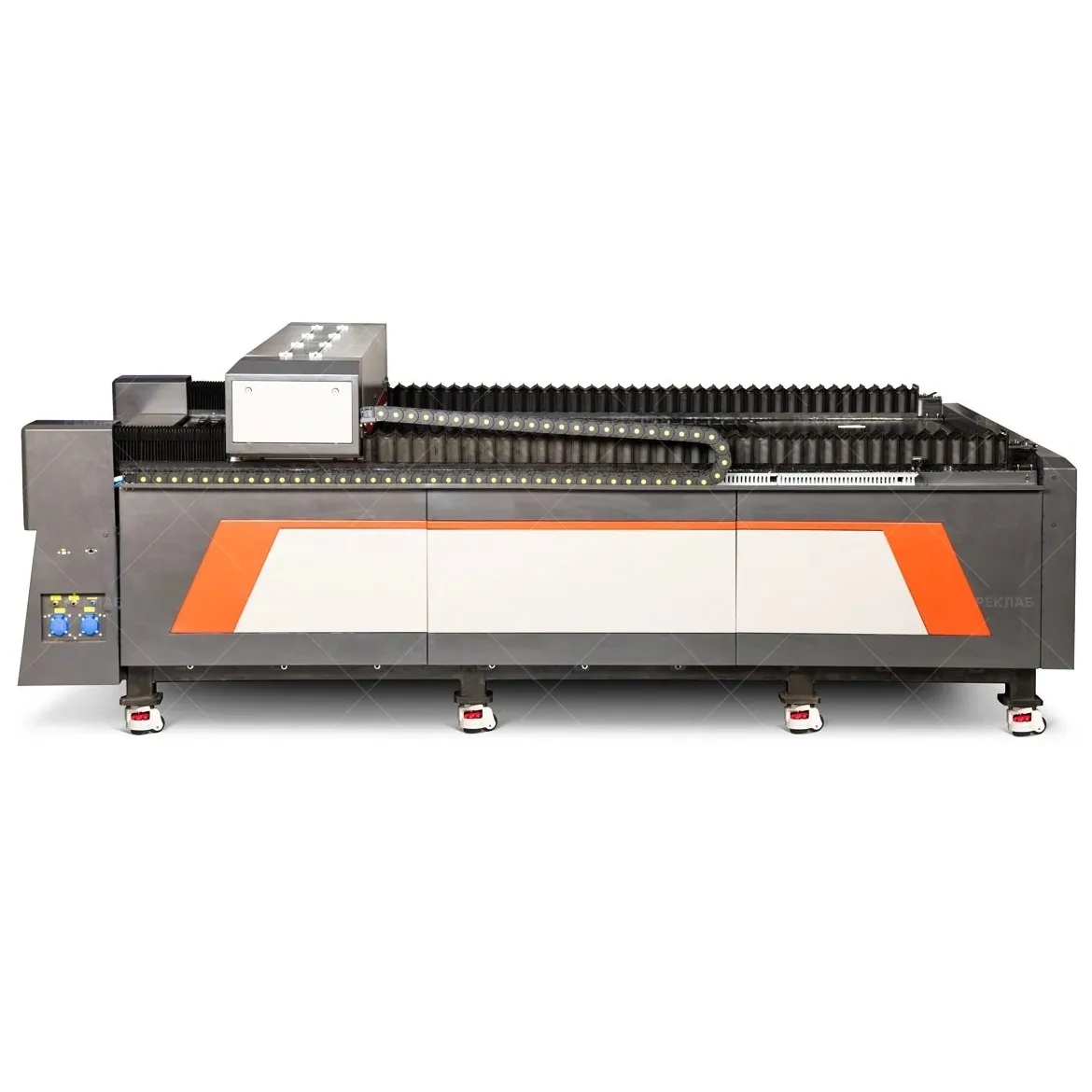

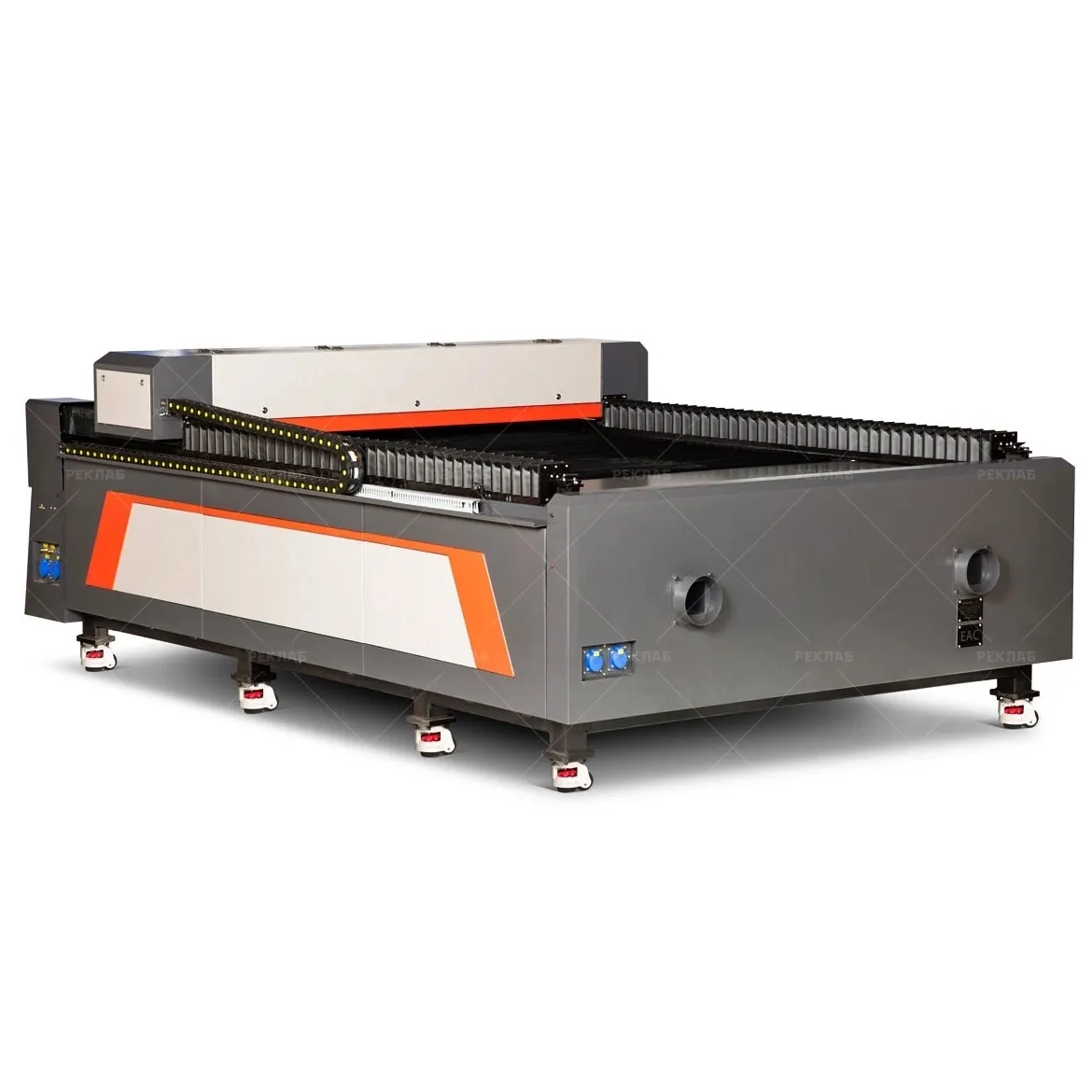

Лазерный станок Raylogic V12 2030 — это крупноформатное промышленное решение с рабочей областью 2000 × 3000 мм и лазерной трубкой мощностью 100–130 Вт. Станок разработан для высокопроизводительной резки и гравировки широкого спектра неметаллических материалов и представляет собой улучшенную версию популярной серии 11G.

Конструкция и надёжность

Серия V12 получила комплексные обновления: вес станины снижен на 15%, а подставка теперь изготовлена из более толстой стали и оснащена поперечной полкой для удобного хранения расходных материалов или дополнительного оборудования.

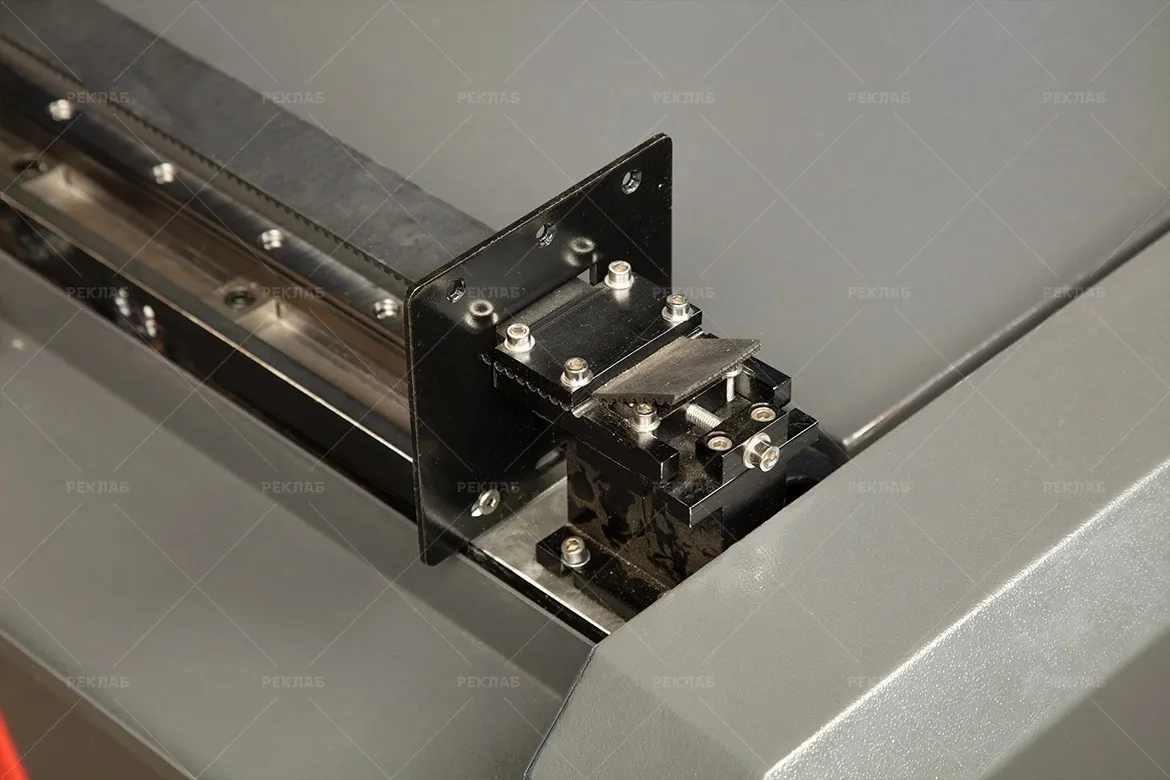

Жёсткость конструкции достигнута за счёт укороченных валов, упругих металлических муфт и полного отсутствия резонансов. Подъём стола реализован на шарико-винтовой передаче (ШВП), что обеспечивает строгую перпендикулярность и стабильность фокусного расстояния на всей площади обработки.

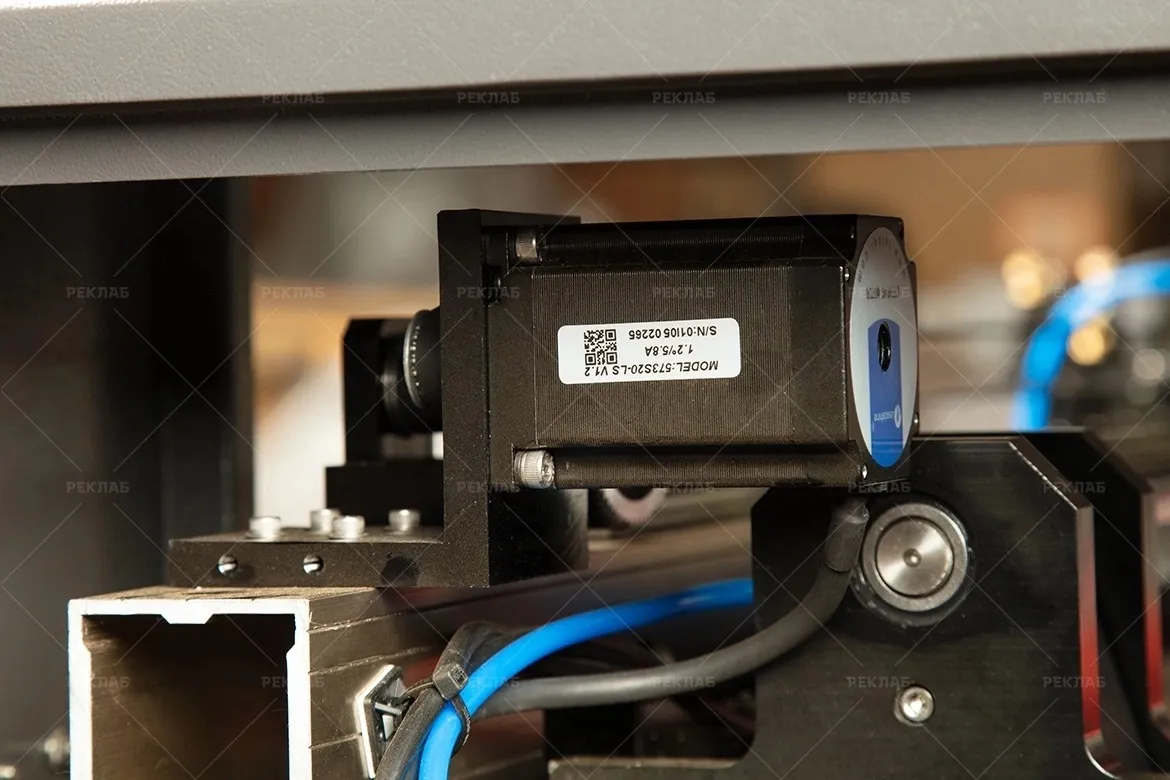

Движение по осям обеспечивают трёхфазные шаговые моторы Leadshine с углом поворота ротора 1,2° на шаг. В паре с проверенными приводами той же компании они гарантируют исключительную точность позиционирования и многолетнюю надёжность даже при интенсивной эксплуатации.

Электроника и управление

Управление станком осуществляется через промышленную плату Ruida под управлением ОС Linux. Пользователь работает с русифицированным ПО RdWorks для Windows и удобным плагином для CorelDRAW.

Все ключевые функции интегрированы в программное обеспечение:

• включение компрессора обдува «галочкой» для каждого слоя;
• автоматическое включение вытяжки при запуске задания и её отключение через заданное время;
• управление подъёмным столом прямо из интерфейса;
• многократная смена фокусного расстояния в рамках одного задания;
• зональное разделение вытяжки для резки и гравировки;
• быстрое переключение на поворотную ось одной кнопкой;
• поддержка протяжки длинномерных и рулонных материалов.

Лазерная система и безопасность

Лазерная трубка установлена на двух прорезиненных регулируемых опорах и легко заменяется на более мощную или длинную благодаря конструктивному окну и удлинённому кожуху корпуса.

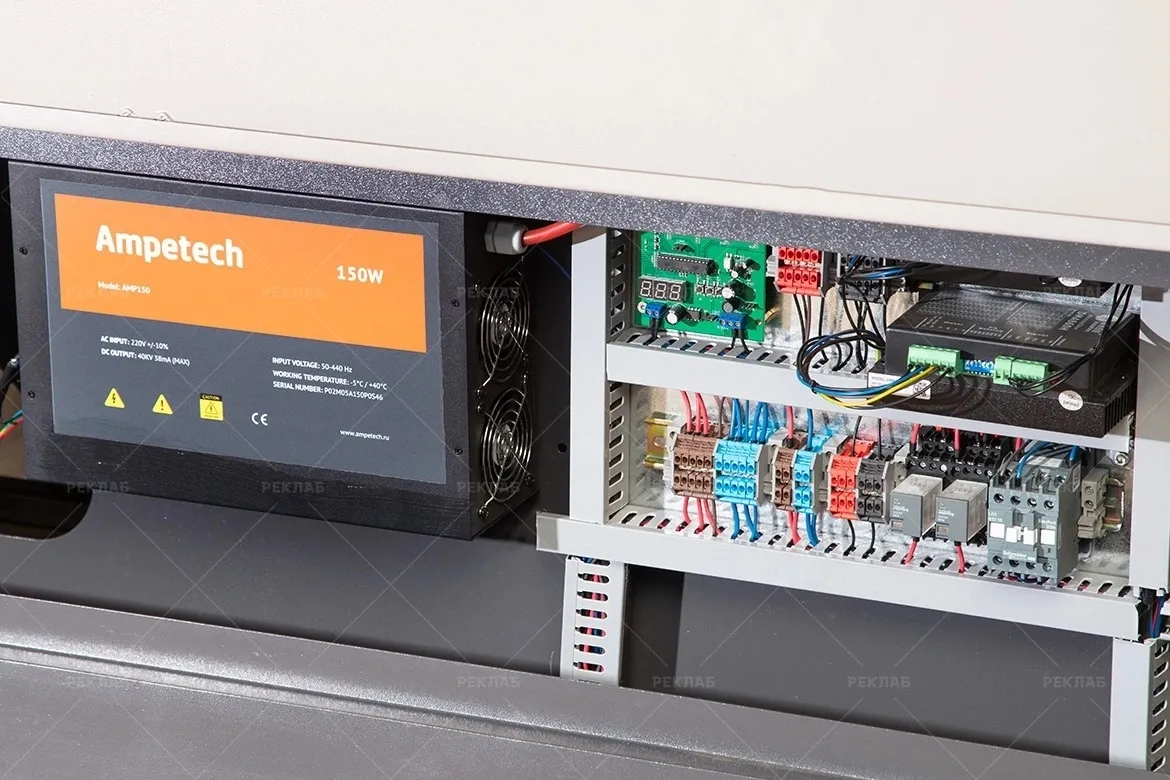

За розжиг отвечает блок питания Ampetek с защитой от пробоев, трансформаторами повышенной мощности и длительным ресурсом. Под отсеком с трубкой расположен датчик контроля протока теплоносителя для безопасной эксплуатации.

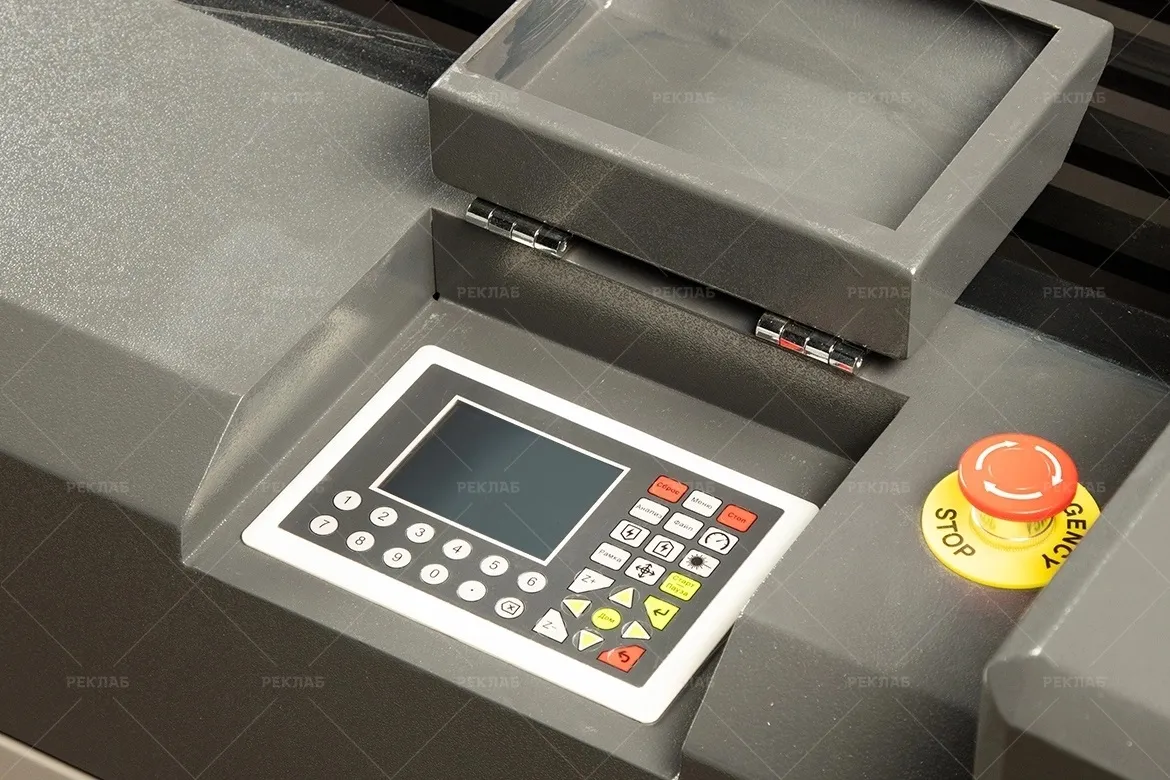

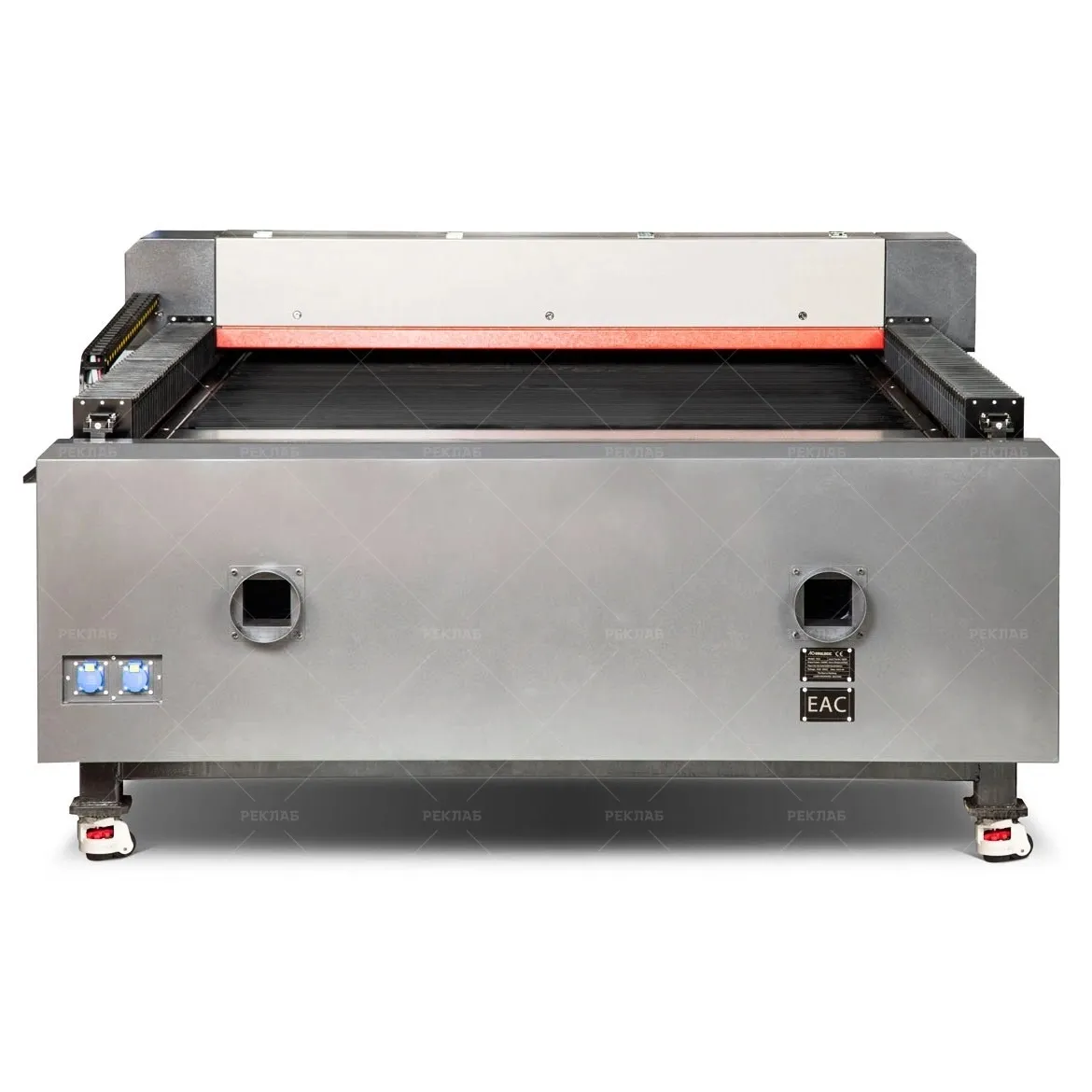

Все элементы управления и подключения защищены: штуцеры на задней панели, амперметр, кнопки и USB-разъём на передней — утоплены в корпус. Кнопка аварийной остановки расположена в верхней части корпуса под правой рукой оператора для мгновенного доступа.

Обрабатываемые материалы

Станок эффективно работает с широким спектром материалов:

• Пластики: акрил, оргстекло, ABS, двухслойные пластики (Rowmark, RayStar), ПЭТ, полистирол;
• Древесина и композиты: дерево, фанера, МДФ (резка, гравировка, перфорация), ДСП, картон, гофрокартон, электрокартон;
• Текстиль и полимеры: хлопковые и синтетические ткани, фетр, кожа, пенопласт (резка);
• Специальные материалы: резина для печатей, бумага;
• Минералы: камень, гранит, мрамор;
• Металлы: с использованием гравировальной пасты.

При наличии камеры возможна точная вырезка шевронов и других элементов по напечатанным меткам.

Сферы применения

Благодаря гигантской рабочей зоне и высокой функциональности, Raylogic V12 2030 активно используется в:

• рекламном производстве;
• изготовлении сувенирной продукции;
• создании детских конструкторов и развивающих игрушек;
• производстве элементов интерьера и декора;
• лёгкой промышленности — выкройки, шевроны, нанесение узоров и логотипов на одежду;
• изготовлении печатей и штампов;
• творческих и хобби-мастерских;
• скрапбукинге и работе с фетром;
• производстве POS-материалов — ценникодержателей, стендов, подставок под телефоны и т.д.

Компоненты и качество сборки

Надёжность и долговечность станка обеспечивают проверенные компоненты от ведущих мировых производителей:

• Кабели: Helukabel (Германия)
• Электрические компоненты: Schneider (Франция)
• Блоки розжига: Ampetek (Россия/КНР)
• Шаговые моторы и приводы: Leadshine (КНР)

Высокая культура сборки, продуманная инженерия и использование промышленных компонентов делают Raylogic V12 2030 надёжным решением для крупноформатной лазерной обработки в условиях профессионального производства.

Технические параметры:

• Размер рабочей области: 2000 × 3000 мм
• Мощность лазерной трубки: 100–130 Вт
