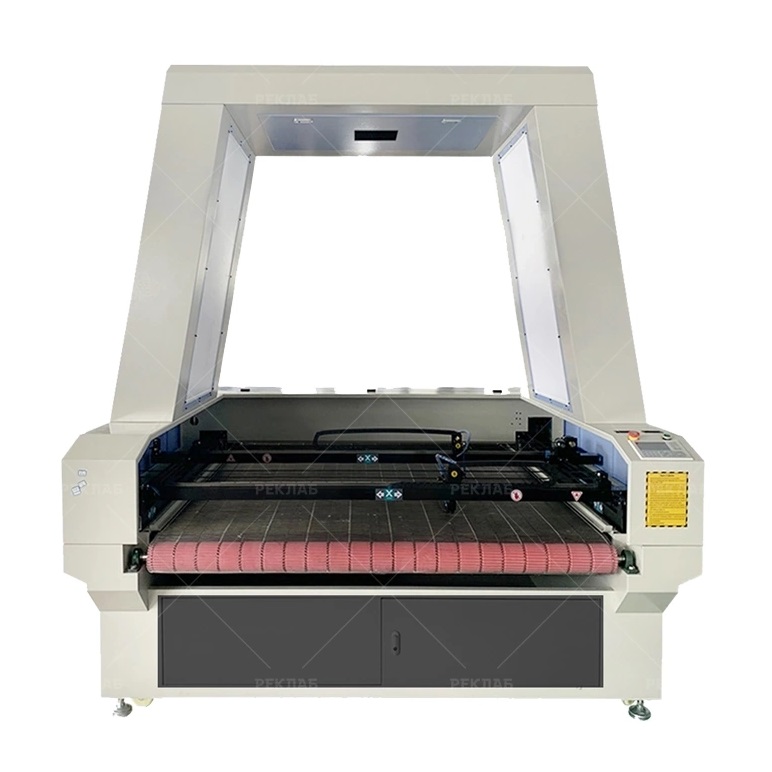

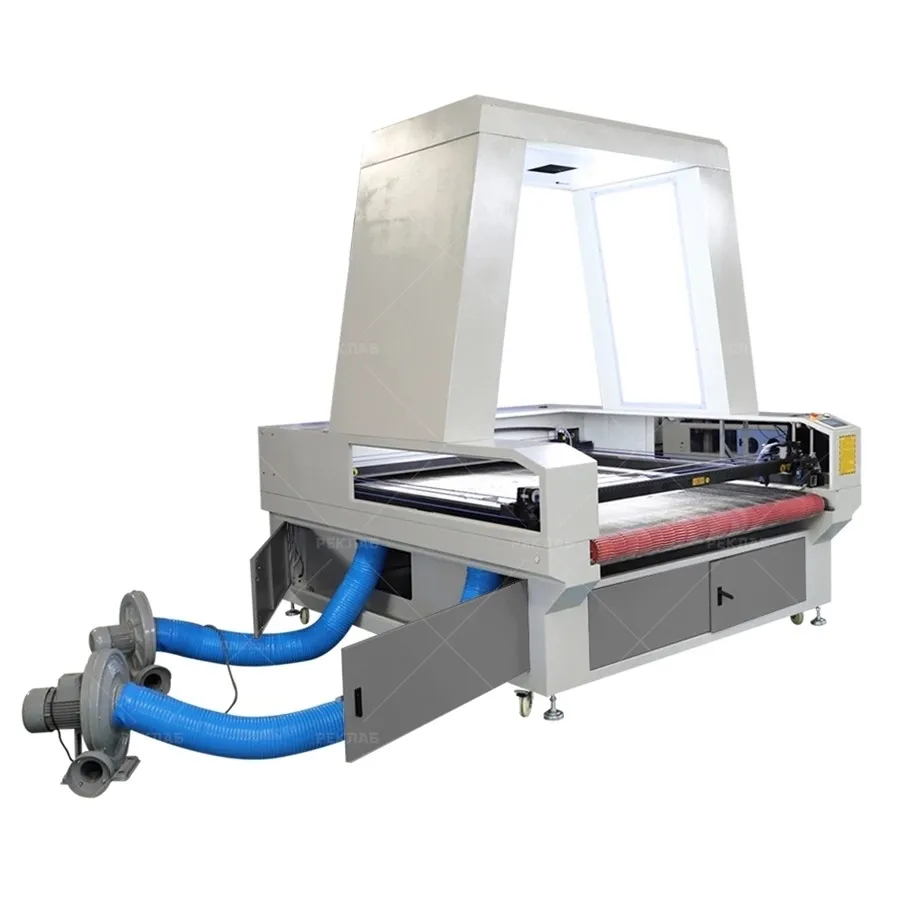

Лазерный станок Raylogic V12 1812F с конвейером и CCD камерой

Лазерный станок Raylogic V12 1812F с конвейером и CCD-камерой — это промышленное решение для высокоточной резки и гравировки неметаллических материалов, включая ткани, кожу, ПВХ и другие. С рабочей областью 1800 × 1200 мм и лазерной трубкой мощностью 100–130 Вт, станок оснащён двумя режущими головками, автоматической системой подачи материала и CCD-камерой для точного позиционирования по контурам, лекалам или готовым узорам.

Ключевые особенности

CCD-камера позволяет вырезать сложные элементы с высокой точностью — по напечатанным меткам, лекалам или цифровым шаблонам. Это особенно важно при работе с тканями, кожей и декоративными материалами, где требуется идеальное совпадение рисунка и контура.

Автоматическая подача материала реализована через конвейерный стол, что делает станок идеальным для обработки рулонных и длинномерных материалов без ручного вмешательства.

Конструкция и надёжность

Жёсткость конструкции, отсутствие резонанса и высокая точность достигнуты за счёт:

• укороченных валов оси Y, соединённых упругими муфтами для гашения крутильных колебаний;
• металлической вставки, усиливающей посадочное место редуктора;
• механических компонентов, изготовленных на ЧПУ из анодированного алюминия;
• анодированного сотового стола, обеспечивающего чистый рез с обеих сторон материала.

Электроника и управление

Станок управляется через модифицированную систему Trocen и оснащён:

• трёхфазными шаговыми двигателями YAKOTEC с высокой мощностью и плавным ходом;
• оптомеханическими элементами, регулируемыми в шести плоскостях по осям X и Y и в трёх плоскостях по оси Z;
• яркой влагозащищённой LED-подсветкой всей рабочей зоны;
• сменными соплами с различным фокусным расстоянием — замена осуществляется без замены внутренней оптики.

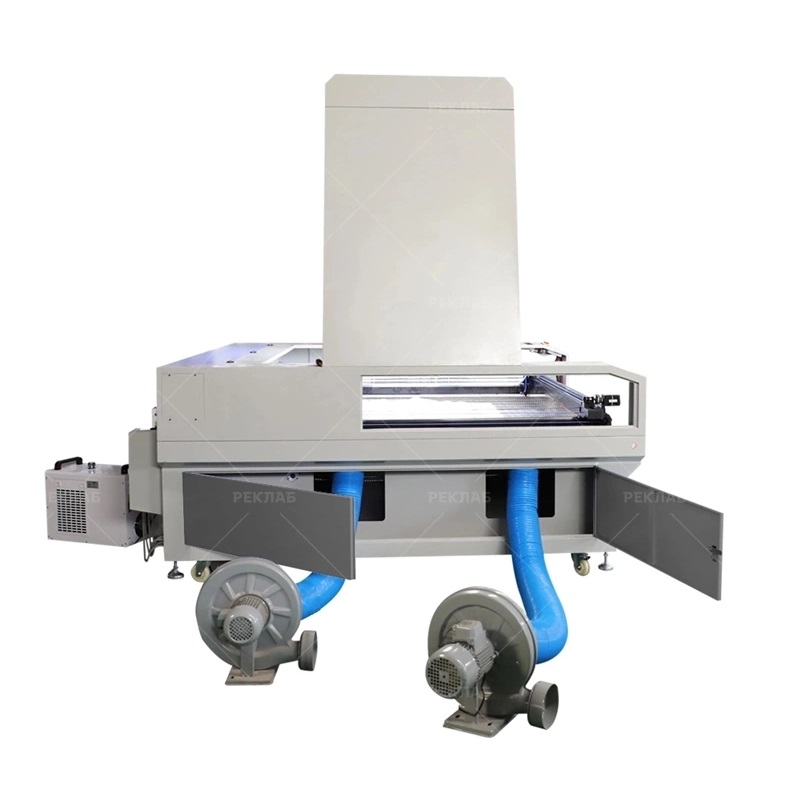

Системы вентиляции и безопасность

• Нижнее вытяжное окно защищено специальной сеткой, предотвращающей перекрытие дымоотвода выпадающими деталями;
• Верхнее вытяжное окно расположено над рабочей зоной, защищает оптику и обеспечивает минимальный охлаждающий поток воздуха на линзу.

Обрабатываемые материалы

Благодаря высокой мощности и точной фокусировке, станок эффективно работает с широким спектром материалов:

• Ткани, кожа, фетр, ПВХ;
• Дерево, фанера, МДФ, ДСП, ДВП, картон, бумага;
• Пластики: оргстекло, акрил, ABS, двухслойные материалы (Rowmark, RayStar);
• Резина (включая специальную для печатей);
• Камень, гранит, мрамор;
• Лёгкие металлы — алюминий, медь, латунь, дюраль (с использованием гравировальной пасты).

Raylogic V12 1812F сочетает в себе промышленную надёжность, автоматизацию и высокую точность, что делает его идеальным выбором для предприятий лёгкой промышленности, рекламного производства, ателье и мастерских, работающих с рулонными и листовыми материалами.

Технические параметры:

• Размер рабочей области: 1800 × 1200 мм
• Мощность лазерной трубки: 100–130 Вт
