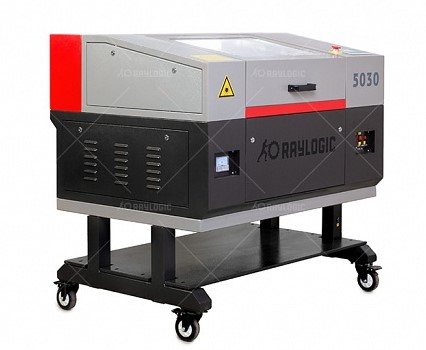

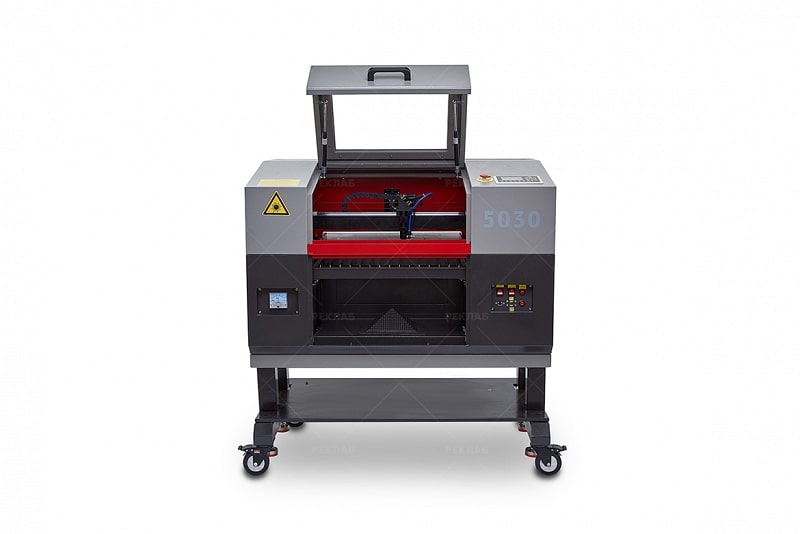

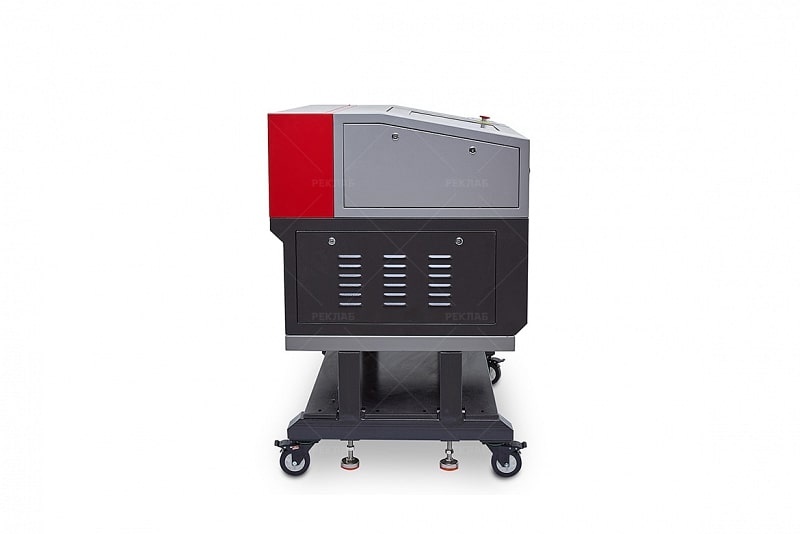

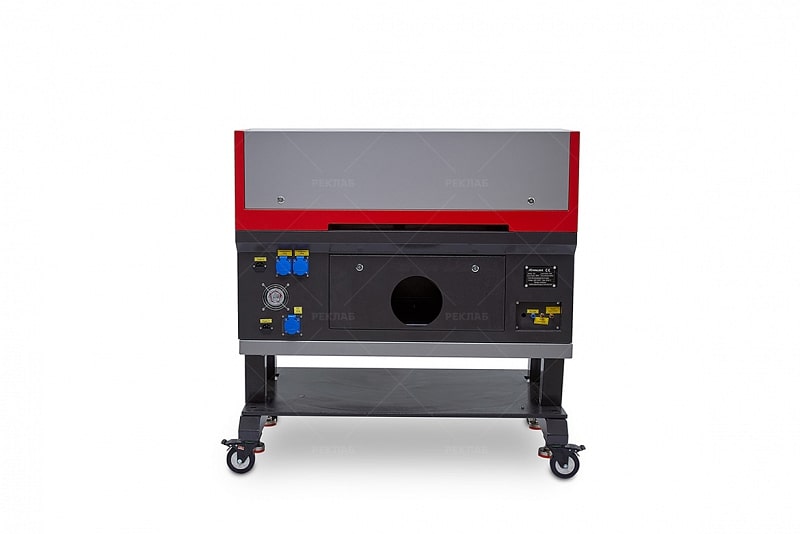

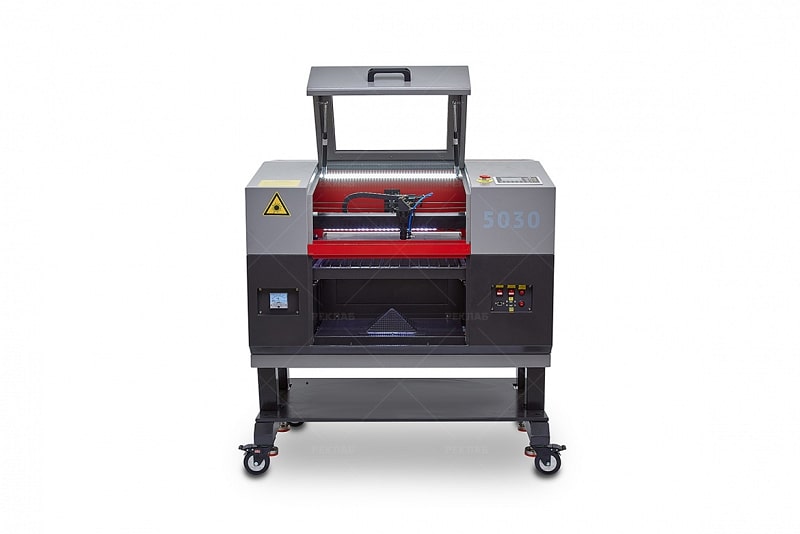

Лазерный станок Raylogic (Рэйлоджик) V12 5030

Лазерный станок с ЧПУ Raylogic V12 5030 — это модернизированная и улучшенная версия популярной серии 11G, разработанная для высокоточной резки и гравировки в профессиональных условиях. Рабочая область станка составляет 500 × 300 мм, а мощность лазерной трубки — 30–40 Вт.

Конструкция и надёжность

Серия V12 получила комплексные обновления: вес станины сокращён на 15%, а подставка теперь изготовлена из более толстой стали и оснащена поперечной полкой для удобного хранения расходников или дополнительного оборудования.

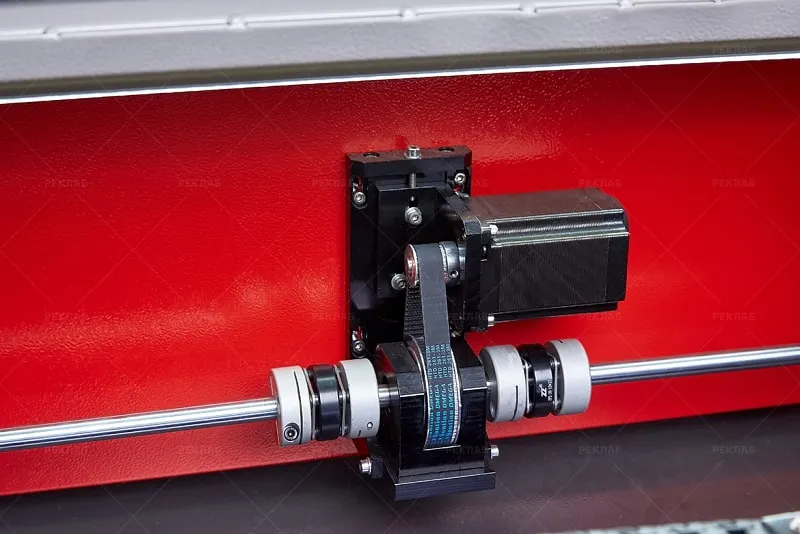

Движение по осям обеспечивается трёхфазными шаговыми моторами Leadshine с углом поворота ротора 1,2° на шаг. В паре с проверенными приводами той же компании они гарантируют исключительную точность позиционирования и многолетнюю надёжность.

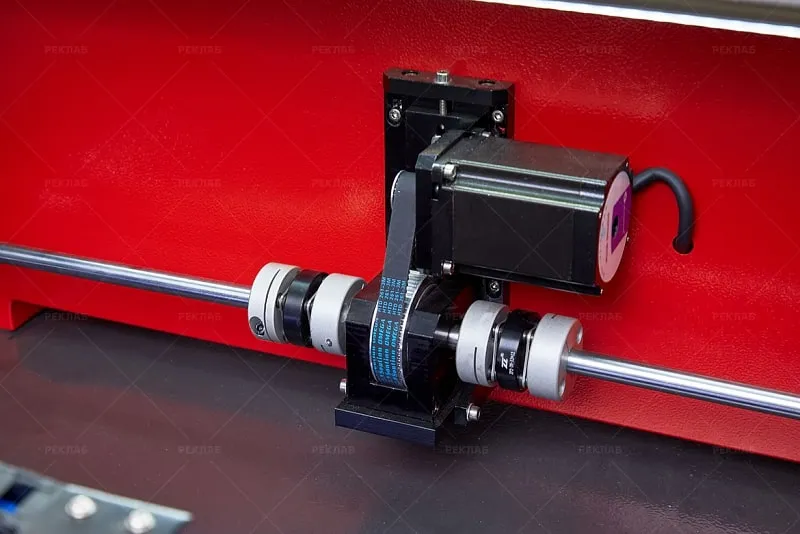

Жёсткость конструкции достигнута за счёт укороченных валов, упругих металлических муфт и отсутствия резонансов. Перпендикулярный подъём стола реализован на шарико-винтовой передаче (ШВП), что обеспечивает стабильность фокусного расстояния и высокую повторяемость результатов.

Электроника и управление

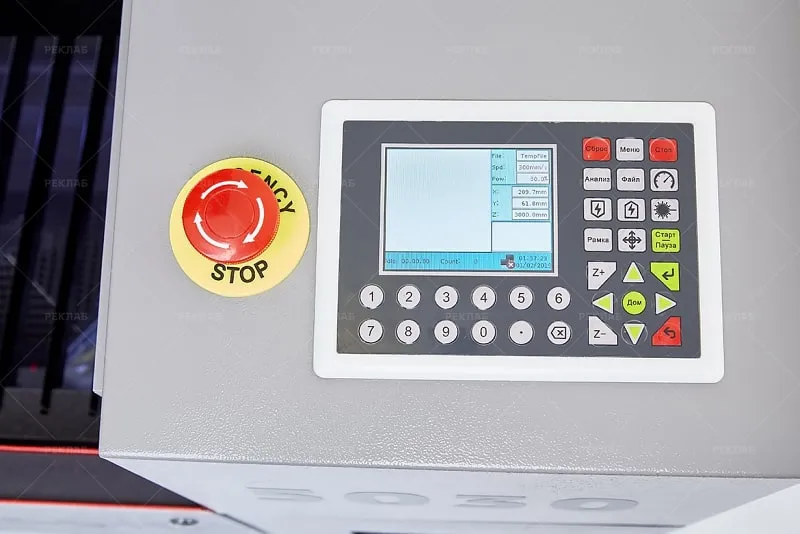

Управление станком осуществляется через промышленную плату Ruida под управлением ОС Linux. Пользователь работает с русифицированным ПО RdWorks для Windows, а также может использовать удобный плагин для CorelDRAW.

Все ключевые функции интегрированы в программное обеспечение:

• управление подъёмным столом прямо из интерфейса;
• возможность многократной смены фокусного расстояния в рамках одного задания;
• включение компрессора «галочкой» для каждого слоя отдельно;
• автоматическое включение и выключение вытяжного вентилятора при запуске задания с задержкой отключения по таймеру;
• зональное разделение вытяжки для резки и гравировки;
• быстрое переключение на поворотную ось одной кнопкой;
• поддержка протяжки длинномерных и рулонных материалов.

Системы безопасности

Станок оснащён надёжными системами аварийной защиты:

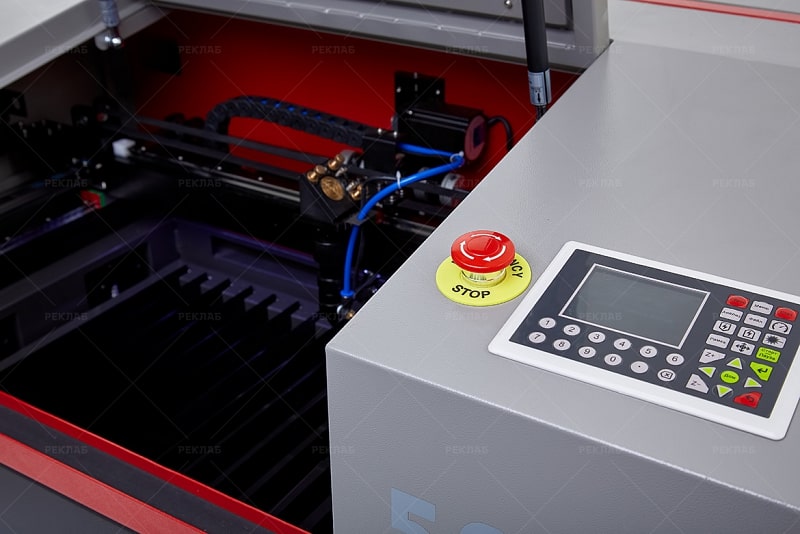

• кнопка экстренной остановки;
• датчик протока охлаждающей воды.

Обрабатываемые материалы

Raylogic V12 работает с широким спектром материалов:

• Пластики: акриловое стекло, оргстекло, ПЭТ, полистирол, ABS, двухслойные пластики, Rowmark, монолитный поликарбонат, вспененный полистирол, полипропилен, полиэтилен, полиуретан;
• Древесина и композиты: фанера, дерево, МДФ, ДСП, картон (включая дизайнерский, пивной, гофро- и электрокартон), пробковое дерево;
• Текстиль и полимеры: джинсовые и синтетические ткани, этиленвинилацетат, изолон, резина (включая специальную для печатей), наждачная бумага, тормозные колодки;
• Минералы и керамика: гранит, мрамор, керамика, стекло, паронит;
• Прочие: текстолит.

Сферы применения

Благодаря универсальности и точности, станок активно используется в:

• рекламном производстве;
• изготовлении сувенирной продукции;
• создании детских конструкторов и развивающих игрушек;
• производстве элементов интерьера и декора;
• легкой промышленности — выкройки, шевроны, нанесение узоров и логотипов на одежду;
• изготовлении печатей и штампов;
• творческих и хобби-мастерских;
• скрапбукинге и работе с фетром;
• производстве POS-материалов — ценникодержателей, стендов, подставок под телефоны и т.д.

Используемые компоненты

Качество и долговечность станка обеспечивают проверенные компоненты от ведущих мировых производителей:

• Кабели: Helukabel (Германия)
• Электрические компоненты: Schneider (Франция)
• Блоки розжига: Ampetek (Россия/КНР)
• Шаговые моторы и приводы: Leadshine (КНР)
• Направляющие: PMI, HIWIN (Тайвань)
• Лазерные трубки: Shimodo, Reci (КНР)

Высокая культура сборки, продуманная инженерия и использование промышленных компонентов делают Raylogic V12 5030 надёжным решением для длительной эксплуатации в условиях интенсивной работы.
