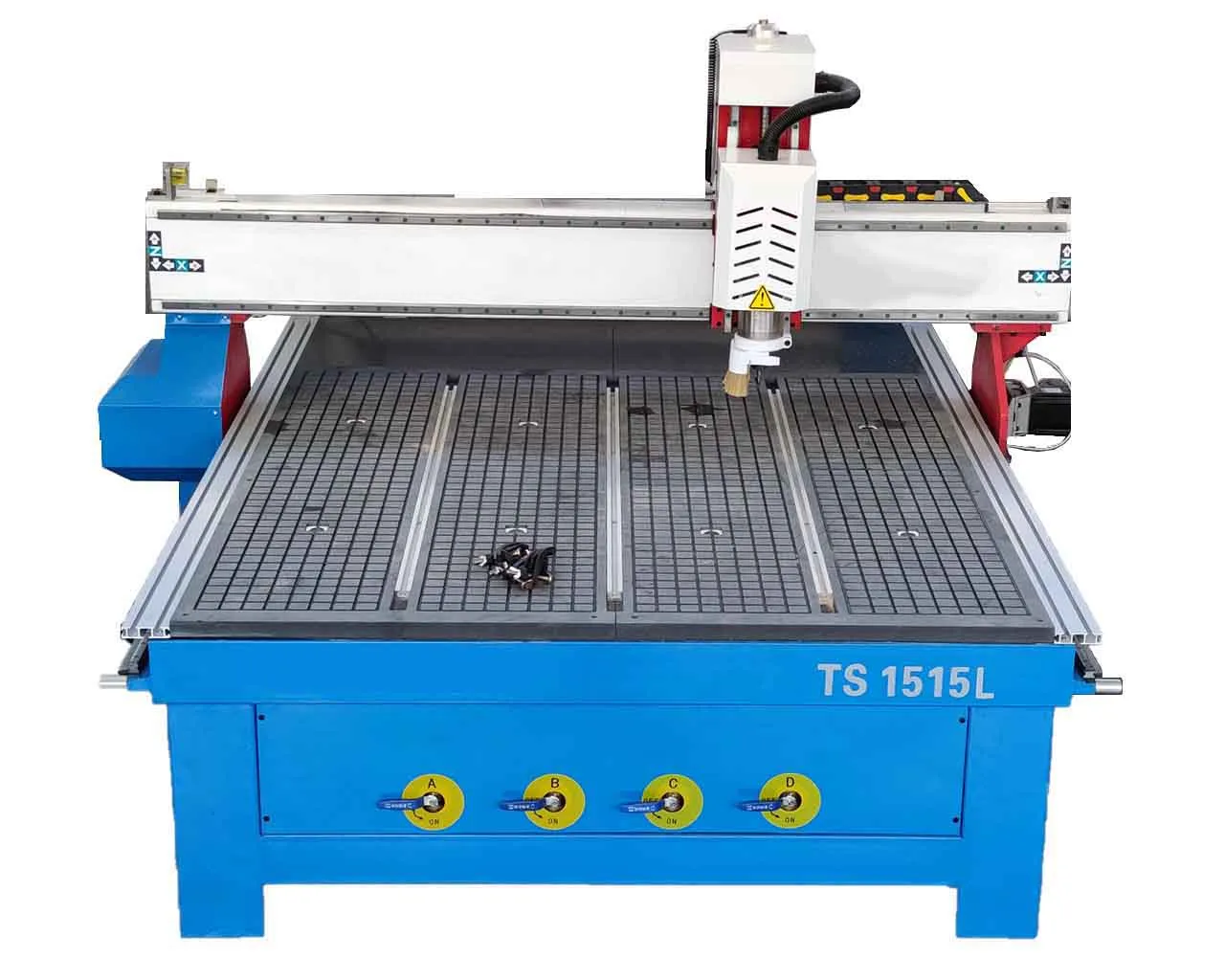

Фрезерный станок с ЧПУ по дереву TS 1515L (1515 L)

Фрезерный станок с ЧПУ по дереву TS 1515L — это профессиональное оборудование с квадратной рабочей зоной 1530 × 1530 × 300 мм, предназначенное для высокоточной 2D- и 3D-обработки широкого спектра материалов. Оснащённый водяным шпинделем мощностью 3200 Вт и поддерживающий трёхосевую обработку, станок идеально подходит для мебельного производства, рекламы, художественной резьбы и прототипирования.

Обрабатываемые материалы

• Древесина твёрдых и мягких пород
• Композитные материалы: ДСП, ДВП, МДФ
• Полистиролы, включая ПВХ и поликарбонатные композиты
• Искусственный камень
• Акриловое и органическое стекло
• Модельные пластики

Сферы применения

• Изготовление мебели и интерьерных элементов (фасады, кровати, зеркальные рамы и др.)
• Ювелирные и гравировальные мастерские
• Радиотехническое производство — изготовление печатных плат
• Создание сувениров, скульптур и художественных изделий
• Прототипирование товаров и форм
• Резка пластика и плёнок
• Черчение и шлифовка сложных поверхностей
• Рекламное производство

Конструктивные особенности

Сварная жёсткая станина. Изготовлена из толстостенного уголка и прямоугольных профилей, прошедших термическую обработку отжигом. Это обеспечивает высокую стабильность конструкции, отсутствие вибраций и долговечность без потери точности даже при интенсивной эксплуатации.

Высокоточные направляющие TBI. По всем осям установлены квадратные линейные направляющие сечением 20 мм и каретки от компании TBI. Динамическая грузоподъёмность составляет 21,2 кН, что в сочетании с жёсткостью станины гарантирует длительный ресурс и стабильную работу.

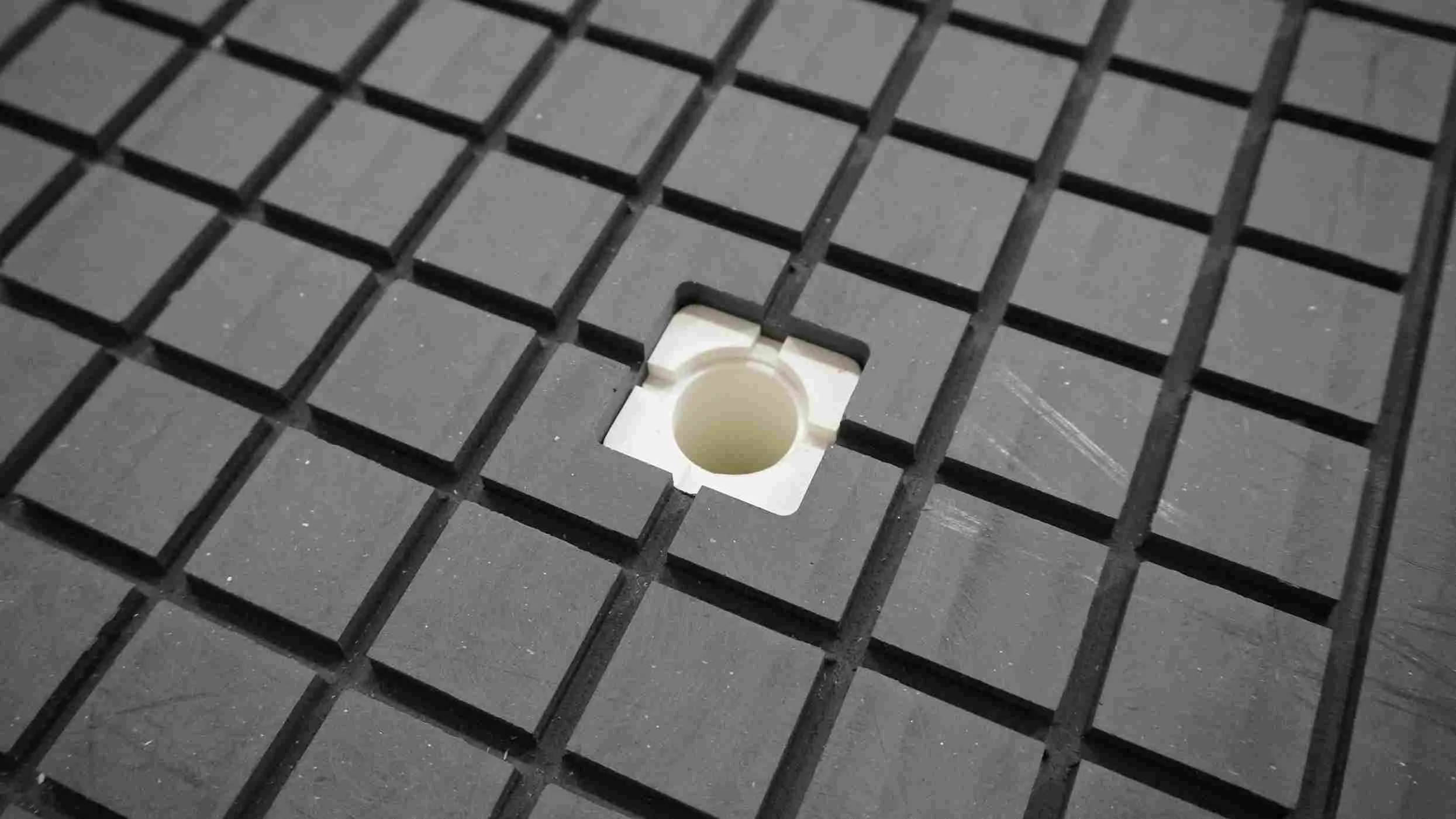

Механический рабочий стол с опцией вакуумной фиксации. Станция мощностью 5,5 кВт (опция) позволяет быстро и надёжно фиксировать листовые заготовки. Для дополнительной фиксации на столе предусмотрен T-образный профиль под струбцины.

Высокопрецизионная винтовая пара на оси Z. Сечение 20 мм, отсутствие люфта и высокая точность перемещения шпинделя обеспечивают стабильное качество обработки даже при сложных 3D-операциях.

Косозубая рейка по осям X и Y. Применение косозубой зубчатой рейки повышает сцепление с шестернёй, улучшает точность и позволяет развивать скорость холостого хода до 30 м/мин.

Централизованная система смазки. Обеспечивает дозированную подачу смазки на все направляющие, минимизируя расход и поддерживая стабильную работу узлов скольжения.

Водяной шпиндель 3,2 кВт. Развивает частоту вращения до 24 000 об/мин и охлаждается с помощью водяного насоса, что обеспечивает стабильную работу при длительных циклах обработки дерева, пластика и акрила.

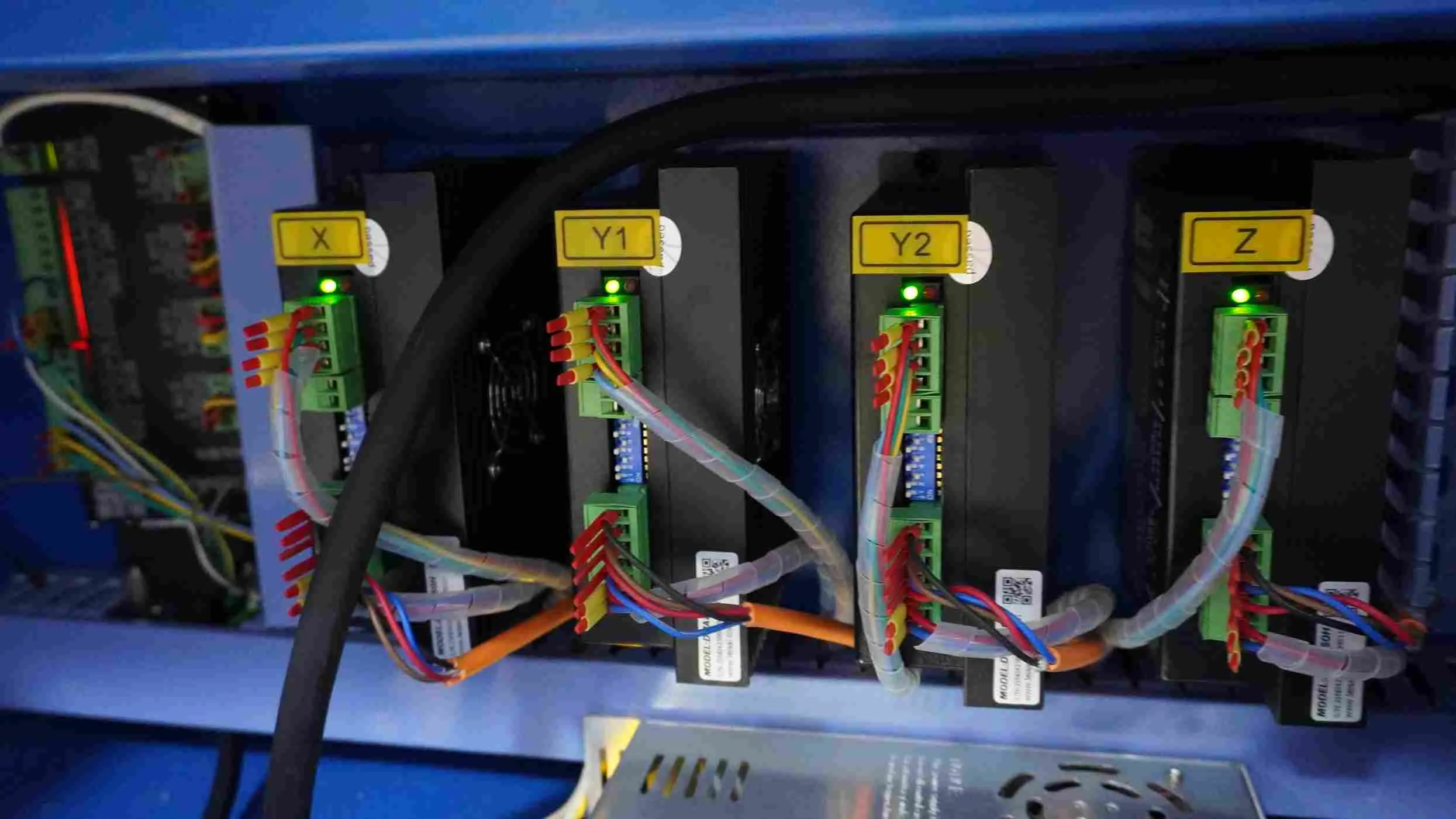

Отдельно стоящий электрошкаф. Все электронные компоненты размещены в изолированном шкафу, защищённом от вибраций, перегрева и внешних воздействий, что повышает надёжность и срок службы оборудования.

Система управления NC STUDIO. Надёжная и простая в освоении система с полной поддержкой 3D-обработки. Позволяет редактировать и создавать управляющие программы непосредственно у станка. Для подключения требуется установка платы NC STUDIO в системный блок ПК и соединение со станком через DATA-кабель.

Датчик измерения длины инструмента и высоты заготовки. Автоматически определяет длину фрезы и высоту материала, упрощая настройку нулевой точки по оси Z. Это повышает производительность, защищает поверхность стола и обеспечивает безопасную работу.

Технические параметры:

• Размер рабочего поля: 1530 × 1530 × 300 мм
• Мощность шпинделя: 3200 Вт (водяное охлаждение)
• Количество осей: 3
