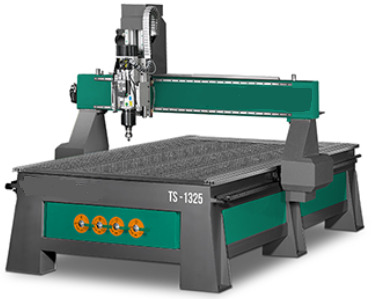

Фрезерный станок с ЧПУ TS 1325

Фрезерный станок с ЧПУ TS 1325 — это универсальное оборудование для высокоточной обработки широкого спектра материалов. С рабочим полем 1300 × 2500 × 300 мм и шпинделем мощностью 5,5 / 6 кВт, станок поддерживает как 3-, так и 4-осевую обработку (в зависимости от комплектации). Он идеально подходит для фрезерования, гравировки, резьбы по дереву и других задач на плоских и объёмных заготовках.

Обрабатываемые материалы

TS 1325 эффективно работает со следующими материалами:

• Древесина и деревопроизводные материалы: ДСП, МДФ, фанера
• Полистиролы различных типов
• Искусственный камень
• Акриловое и органическое стекло
• Модельные пластики

Сферы применения

Станок находит широкое применение в промышленности, малом бизнесе и творческих проектах:

• Производство мебели и интерьерных элементов (фасады, кровати, рамы для зеркал и др.)
• Ювелирные и гравировальные мастерские
• Радиотехническое производство — изготовление печатных плат
• Создание сувениров, скульптур и художественных изделий
• Прототипирование товаров и форм
• Резка пластика и плёнок
• Черчение и шлифовка сложных поверхностей
• Рекламное производство

Конструктивные особенности

Сварная жёсткая станина. Изготовлена из толстолистового уголка и прямоугольных профилей, прошедших термическую обработку отжигом. Это обеспечивает высокую стабильность и долговечность без потери точности. Все базовые поверхности обрабатываются на обрабатывающем центре за один установ, что гарантирует геометрическую точность для монтажа направляющих.

Стол с вакуумной подготовкой (опция). Оснащён мощной вакуумной станцией 5,5 кВт, обеспечивающей надёжную и быструю фиксацию заготовок без необходимости использования струбцин. При необходимости заготовку можно закрепить и механически.

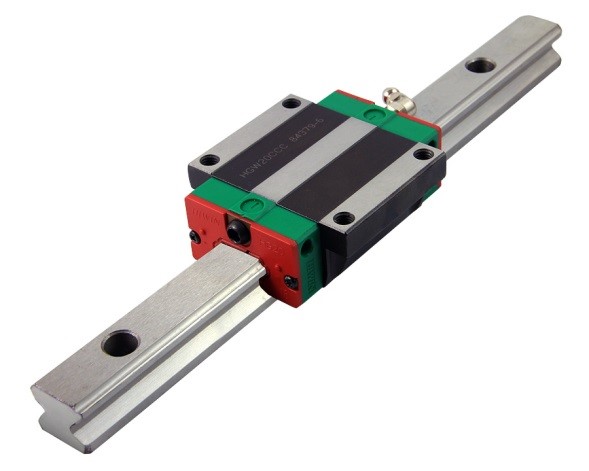

Высокоточные направляющие TBI. По всем осям установлены квадратные линейные направляющие сечением 20 мм и каретки от компании TBI. Динамическая грузоподъёмность составляет 21,2 кН, что в сочетании с жёсткой конструкцией обеспечивает высокую точность и длительный срок службы.

Косозубая рейка по осям X и Y. Применение косозубой зубчатой рейки повышает сцепление с шестернёй, улучшает точность позиционирования и увеличивает скорость холостого хода по сравнению с прямозубой рейкой.

Высокопрецизионные винтовые пары на оси Z. Сечение 20 мм, отсутствие люфта и высокая точность перемещения шпинделя обеспечивают стабильное качество обработки даже при сложных 3D-операциях.

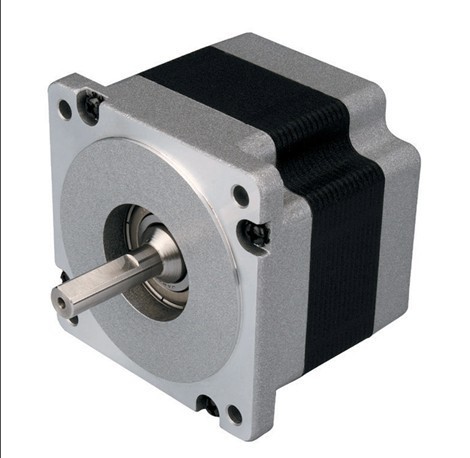

Гибридные сервомоторы по всем осям. Оснащены энкодерами для обратной связи в реальном времени, что полностью исключает пропуск шагов. Пиковая скорость вращения вала достигает 3000 об/мин (против 1200–1500 у обычных шаговых двигателей) при сохранении крутящего момента.

Централизованная система смазки. Обеспечивает дозированную подачу смазки на направляющие всех трёх осей, минимизируя расход и поддерживая стабильную работу узлов скольжения.

Отдельно стоящий электрошкаф. Все электронные компоненты размещены в изолированном шкафу, защищённом от вибраций, перегрева и внешних воздействий, что повышает надёжность и срок службы оборудования.

Программное обеспечение NC Studio. Надёжная и проверенная система управления с поддержкой 3D-обработки, простым интерфейсом и возможностью редактирования программ непосредственно у станка.

Датчик измерения длины инструмента и высоты заготовки. Автоматически определяет длину фрезы и высоту материала, упрощая настройку нулевой точки по оси Z. Это повышает производительность, защищает поверхность стола и обеспечивает безопасную работу.

Технические параметры:

• Размер рабочего поля: 1300 × 2500 × 300 мм
• Мощность шпинделя: 5,5 / 6 кВт
• Количество осей: 3 (опционально — 4)
