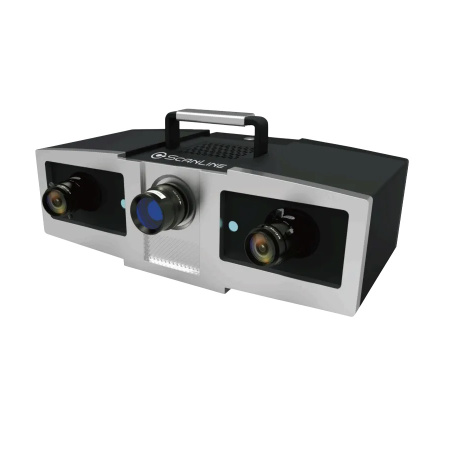

3D сканер ScanLine StaticScan-5M Plus

ScanLine StaticScan-5M Plus — высокоточный метрологический 3D-сканер, предназначенный для задач реверс-инжиниринга и контроля качества. Работает по технологии структурированного синего подсвета и обеспечивает точность измерений до 0,005 мм (5 микрон). Сканер внесён в Государственный реестр средств измерений РФ под регистрационным номером № 94473-25.

Область сканирования гибко настраивается в зависимости от комплекта установленных объективов:

• 100-мм объектив: 100 × 75 × 40 мм
• 200-мм объектив: 200 × 150 × 100 мм
• 400-мм объектив: 400 × 300 × 160 мм

Это позволяет эффективно работать с объектами от мелких деталей до средних промышленных изделий.

Технологии и точность

Использование синего света минимизирует влияние внешнего освещения и шумов, обеспечивая чёткий захват даже самых тонких текстур, микроструктур и сложных геометрий. Две 5-мегапиксельные камеры в сочетании с проектором разрешением 1080p гарантируют высокую детализацию и оптимальное соотношение скорости и разрешения.

Сканер соответствует метрологическому классу точности и оснащён встроенными алгоритмами компенсации вибраций, что обеспечивает стабильное качество данных в различных условиях эксплуатации.

Интеллектуальная система выравнивания

• Встроенный модуль автоматического выравнивания маркеров «в один клик»;
• Система глобального контроля отклонений (GREC);
• Эффективное снижение ошибок при сборке облака точек;
• Гарантированно высокое качество итоговой 3D-модели.

Расширенные возможности съёмки

• Поддержка технологии HDR для сканирования высококонтрастных объектов;
• Возможность работы с чёрно-белыми моделями без потери деталей;
• Полный захват геометрии с сохранением всех мелких элементов.

Гибкая аппаратная конфигурация

Сканер поставляется с тремя комплектами промышленных объективов (100, 200 и 400 мм), что позволяет оперативно адаптировать систему под конкретную задачу. Благодаря модульной конструкции объективов, пользователь может легко переключаться между диапазонами сканирования без замены всего оборудования.

Программное обеспечение

Управление сканером осуществляется через метрологически значимое ПО OptimScan / StaticScan. Для последующей обработки облака точек и создания цифровых моделей используются профессиональные программы:

• EXModel и EXModel Pro — для реверс-инжиниринга;
• Shining 3D Inspect — для контроля качества и сравнения с CAD-моделями.

Сканер поддерживает экспорт данных в стандартные форматы, совместимые с ведущими системами 3D-проектирования и контроля.

ScanLine StaticScan-5M Plus — это профессиональное решение для лабораторий, инженерных центров и производств, где требуются максимальная точность, воспроизводимость и соответствие метрологическим стандартам.
