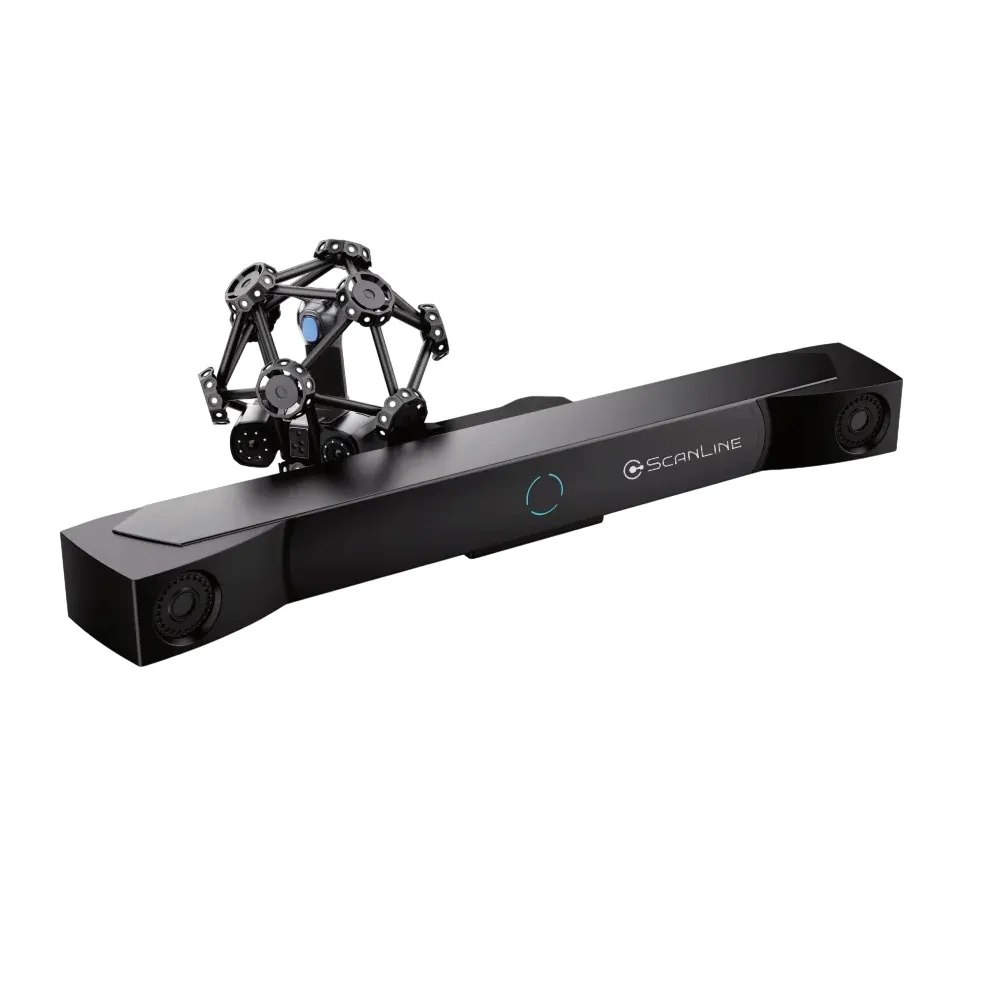

Система оптическая координатно-измерительная ScanLine TrackerScan Pro S

ScanLine TrackerScan Pro S — высокоточная координатно-измерительная система метрологического уровня, предназначенная для измерения геометрических параметров объектов со сложной поверхностью. Система включает оптический трекер, ручной лазерный сканер и комплект соединительных кабелей. Опционально может быть дополнена беспроводным измерительным щупом Tracker-Probe для контактных измерений в труднодоступных зонах.

Максимальная область сканирования составляет 650 × 580 мм. Система обеспечивает точность до 0,014 мм при оптическом сканировании и ±0,02 мм при использовании щупа Tracker-Probe. Благодаря передовым технологиям, высокая эффективность, повторяемость и метрологическая точность достигаются без применения маркеров или внешних ориентиров.

Режимы сканирования

TrackerScan Pro S оснащён двумя 5,0-мегапиксельными промышленными камерами и поддерживает три режима захвата данных:

• 50 перекрёстных лазерных линий — для сверхбыстрого сбора данных со скоростью до 3 070 000 точек в секунду;
• 7 параллельных лазерных линий — для детального сканирования сложных поверхностей;
• Одиночная лазерная линия — для максимальной точности на критически важных участках.

Функциональные возможности

Динамическое отслеживание:

• Свободное перемещение трекера или объекта во время сканирования;
• Отсутствие потери данных при движении;
• Повышенная эффективность сбора геометрической информации.

Универсальность применения:

• Работа с объектами различных размеров — от средних до крупногабаритных;
• Высокая детализация даже на сложных формах;
• Доступ к труднодоступным зонам: поднутрениям, карманам, внутренним полостям.

Эффективное сканирование сложных поверхностей: система уверенно справляется с чёрными, блестящими и отражающими материалами, где многие аналоги теряют точность.

Беспроводной измерительный щуп Tracker-Probe (опционально)

Конструктивные особенности:

• Беспроводная портативная конструкция;
• Лёгкий и прочный корпус, обеспечивающий стабильную точность;
• Эргономичный дизайн для комфортной работы в течение длительного времени.

Функциональные преимущества:

• Создание геометрических примитивов (точки, отверстия, плоскости и др.);
• Быстрый осмотр и измерение без необходимости построения 3D-сетки;
• Многофункциональная кнопка для управления операциями непосредственно на щупе.

Программное обеспечение

• Полная интеграция с PolyWorks — для профессионального анализа и отчётов;
• Поддержка платформы Control X — для расширенного контроля качества;
• Функции быстрого контроля качества и расширенной обработки данных прямо на рабочем месте.

Практическое применение

ScanLine TrackerScan Pro S — идеальное решение для:

• реверс-инжиниринга;
• метрологического контроля качества продукции;
• цифрового архивирования крупногабаритных изделий;
• научных и промышленных исследований.

Благодаря сочетанию беспроводной гибкости, высокой скорости, исключительной точности и способности работать с любыми поверхностями, система TrackerScan Pro S становится надёжным инструментом для инженеров, метрологов и специалистов в авиастроении, автомобилестроении, энергетике и других высокотехнологичных отраслях.
