Система оптическая координатно-измерительная ScanLine TrackerScan Pro L

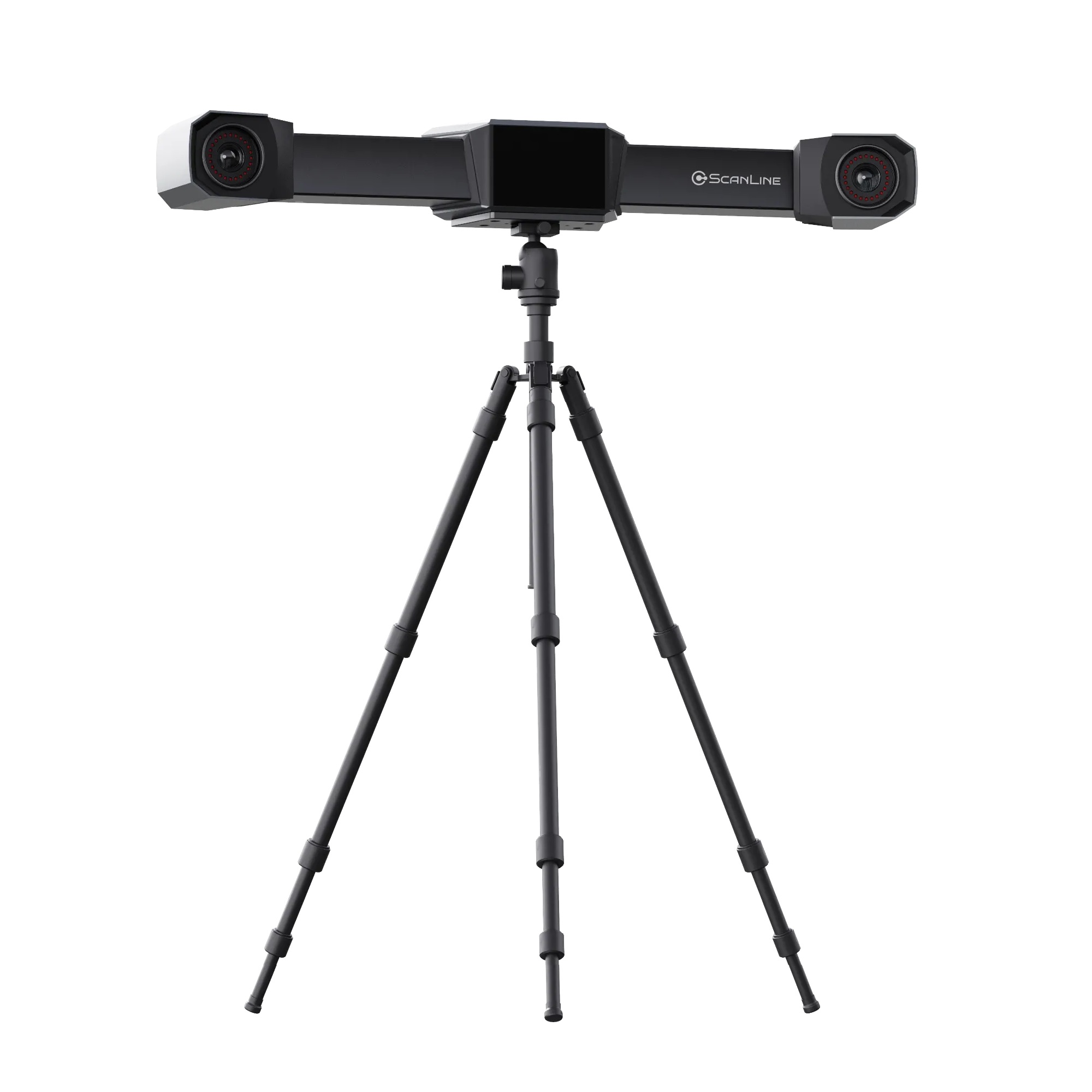

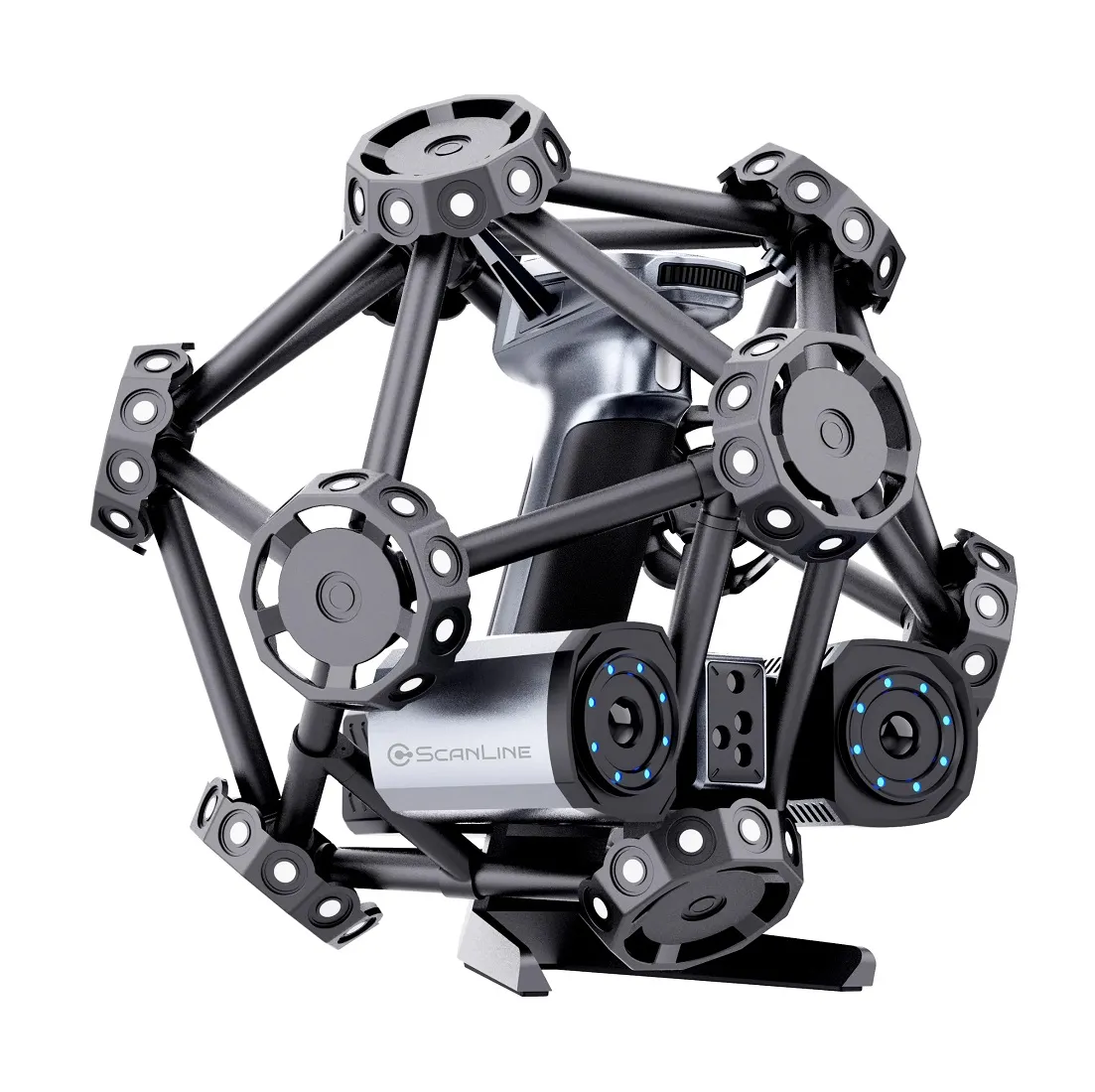

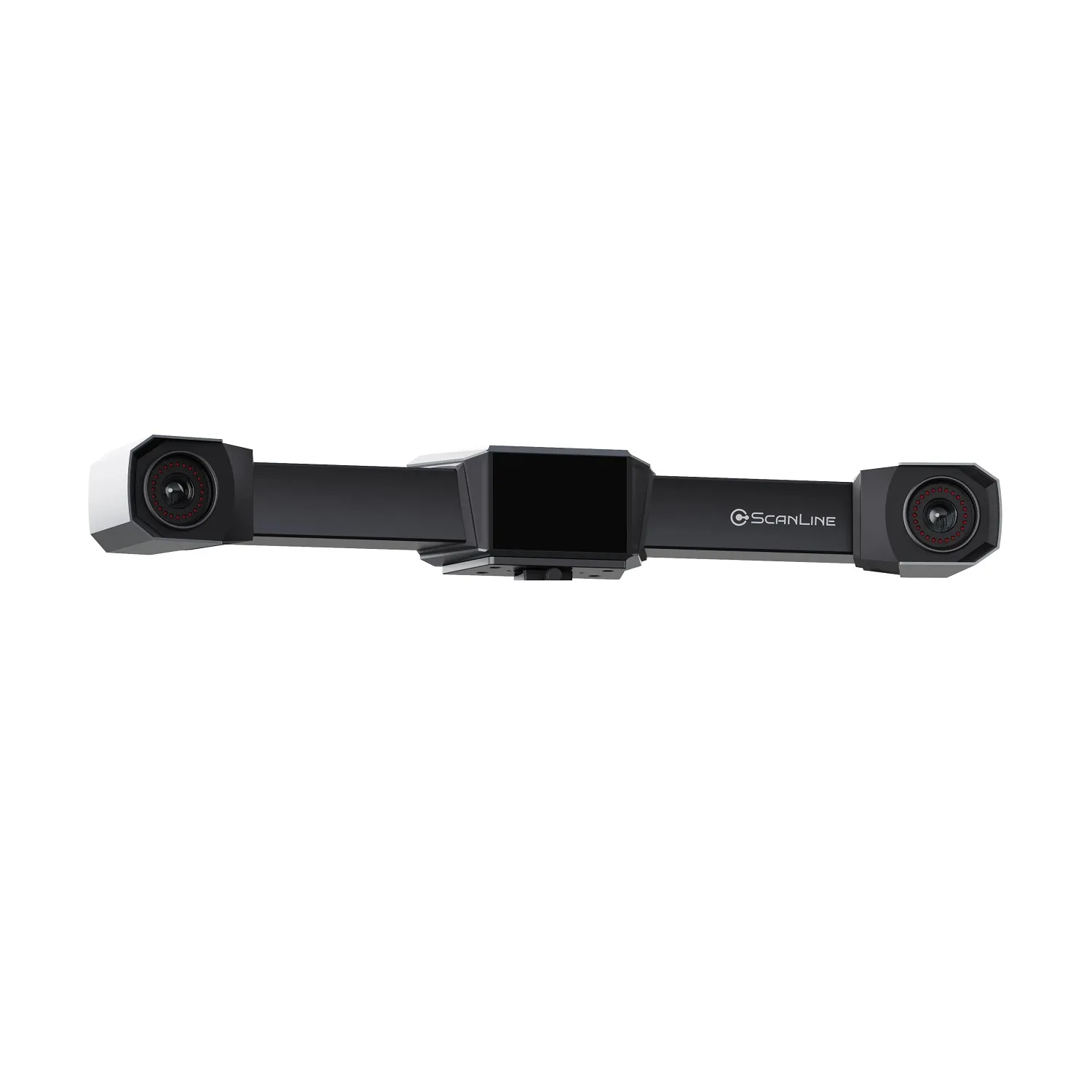

ScanLine TrackerScan Pro L — высокоточная координатно-измерительная система метрологического уровня, утверждённая Федеральным агентством по техническому регулированию и метрологии как тип средства измерения. Система предназначена для измерения геометрических параметров объектов со сложной поверхностью и включает в себя оптический трекер, ручной лазерный сканер, измерительный щуп и комплект соединительных кабелей.

Максимальная область сканирования составляет 650 × 580 мм. Благодаря передовым технологиям система обеспечивает высокую точность, повторяемость и эффективность измерений без использования маркеров или внешних ориентиров, что значительно ускоряет подготовку и расширяет возможности при работе как со средними, так и с крупногабаритными объектами.

Режимы сканирования

TrackerScan Pro L поддерживает несколько гибких режимов захвата данных:

• 50 перекрёстных лазерных линий — обеспечивает сверхбыстрый сбор данных со скоростью до 3 070 000 точек в секунду;
• 7 параллельных лазерных линий — оптимален для деталей со сложной геометрией;
• Одиночная лазерная линия — для максимальной точности на мелких участках;
• Инфракрасный LED-режим через трекер — для динамического отслеживания положения сканера;
• Контактные измерения с помощью измерительного щупа — для точного контроля труднодоступных зон, где оптический захват невозможен.

Программное обеспечение и интеграция

Система полностью совместима с ведущими промышленными платформами:

• Интеграция с PolyWorks — для комплексного анализа и обработки 3D-данных;
• Поддержка Control X — для расширенного контроля качества;
• Функции быстрого контроля качества и расширенной обработки данных позволяют оперативно получать метрологически значимые результаты прямо на производстве.

Практическое применение

TrackerScan Pro L — идеальное решение для задач в таких областях, как:

• реверс-инжиниринг;
• контроль геометрических параметров и качества продукции;
• цифровое архивирование крупногабаритных изделий;
• научно-технические исследования и промышленный аудит.

Благодаря сочетанию беспроводной гибкости, высокой скорости сканирования и метрологической точности, система ScanLine TrackerScan Pro L становится надёжным инструментом для инженеров, метрологов и специалистов по контролю качества в авиастроении, автомобилестроении, энергетике и других высокотехнологичных отраслях.
