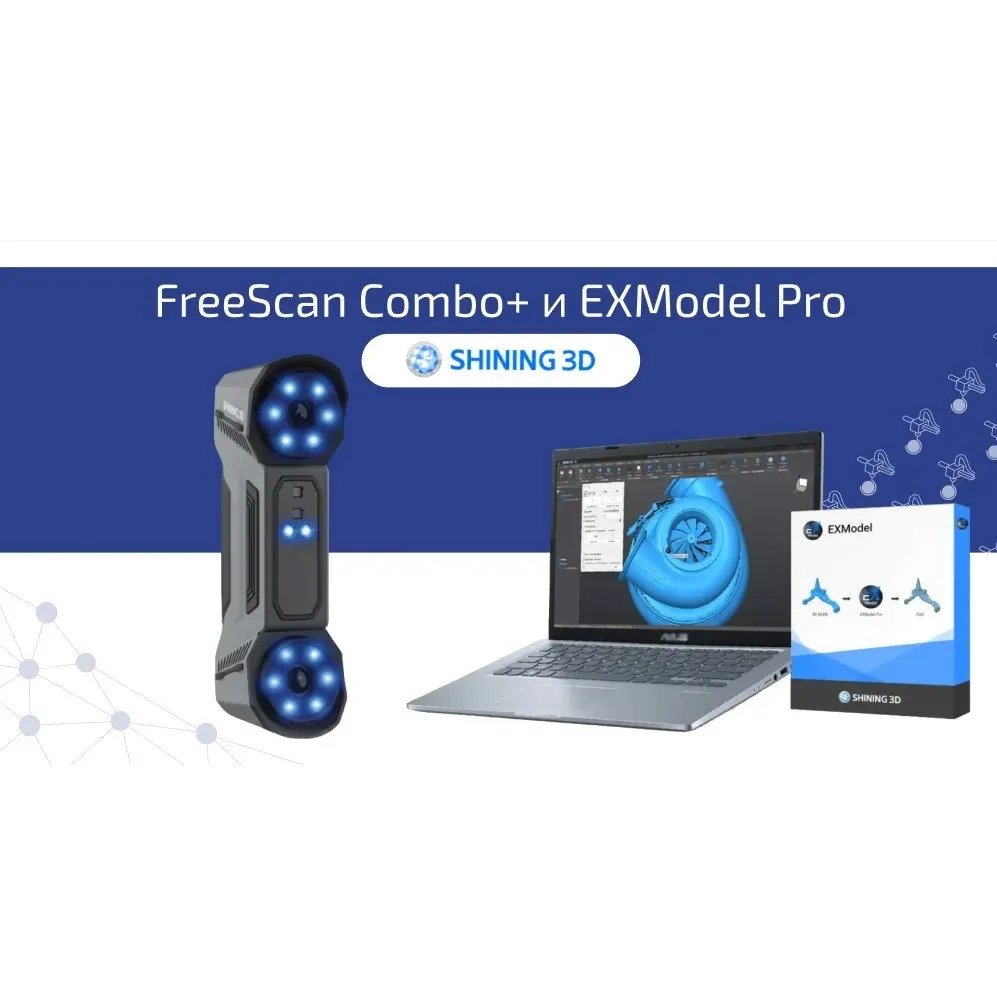

3D сканер Shining 3D FreeScan Combo+ и Программное обеспечение EXModel Pro

Shining 3D FreeScan Combo+ — компактный и лёгкий ручной 3D-сканер с гибридной оптической системой, объединяющей голубой лазер и инфракрасную технологию VCSEL. Устройство обеспечивает высокую точность и скорость в самых разных сценариях: от контроля качества и реверс-инжиниринга до аддитивного производства и проектирования в автомобильной, аэрокосмической, машиностроительной и медицинской отраслях.

Максимальная область сканирования: — в лазерном режиме: 520 × 510 мм, — в инфракрасном режиме: 600 × 600 мм.

Точность: — лазерное сканирование — до 0,02 мм, — инфракрасное сканирование — до 0,05 мм.

Четыре режима сканирования для максимальной гибкости

• Многолинейный лазерный режим — использует до 50 лазерных лучей для быстрого захвата крупных и сложных объектов.
• Однолинейный лазерный режим — оптимизирован для детализированного сканирования узких участков и труднодоступных зон.
• Режим тонкостенных объектов — обеспечивает стабильный захват изделий с тонкими стенками и низкой жёсткостью.
• Инфракрасный режим (VCSEL) — работает без маркеров, подходит для сканирования людей, органических форм и объектов со сложной геометрией.

Скорость захвата достигает впечатляющих 3 584 000 точек в секунду. Благодаря широкому углу обзора, адаптивной обработке и способности работать с различными типами поверхностей (включая тёмные и отражающие), FreeScan Combo+ эффективно справляется с задачами промышленного уровня.

EXModel Pro — профессиональное ПО для обратного инжиниринга

EXModel Pro — это мощный инструмент, который преобразует 3D-сканы в высокоточные твёрдотельные CAD-модели за несколько простых шагов. Программа устраняет разрыв между оцифровкой и проектированием, значительно ускоряя рабочие процессы и снижая затраты.

Ключевые преимущества EXModel Pro:

• Простая и быстрая обработка сканированных сеток
• Создание точных параметрических САПР-моделей
• Оптимизированный рабочий процесс от сканирования до производства
• Универсальный экспорт и совместимость с промышленными системами
• Экономичное решение для инженерных и производственных задач

Форматы экспорта: — CAD/CAM: IGES, STEP — 2D-эскизы: DXF, IGS — Поддержка 3D-печати и ЧПУ-обработки

Расширенные функции моделирования в EXModel Pro

• Обрезка сеток с помощью геометрических примитивов
• Выдавливание, вращение, лофт, протягивание, заполнение и объединение поверхностей
• Операции: вырезание поверхностью, обрезка, пересечение, скругление, фаска, гравировка
• Создание винтовых линий и свободных форм на основе 3D-эскизов
• Утолщение поверхностей и анализ целостности модели
• Полноценное 2D-моделирование с ограничениями, смещениями и шаблонами
• Автоматический расчёт плоскости симметрии
• Проекция, выравнивание поверхностей и гибридное моделирование
• Дерево построений и возможность переноса модели в другие CAD-пакеты

Shining 3D FreeScan Combo+ в связке с EXModel Pro — это комплексное решение для профессионалов, которым необходима высокая точность, скорость и надёжность на всех этапах — от захвата геометрии до создания готовой к производству CAD-модели.
