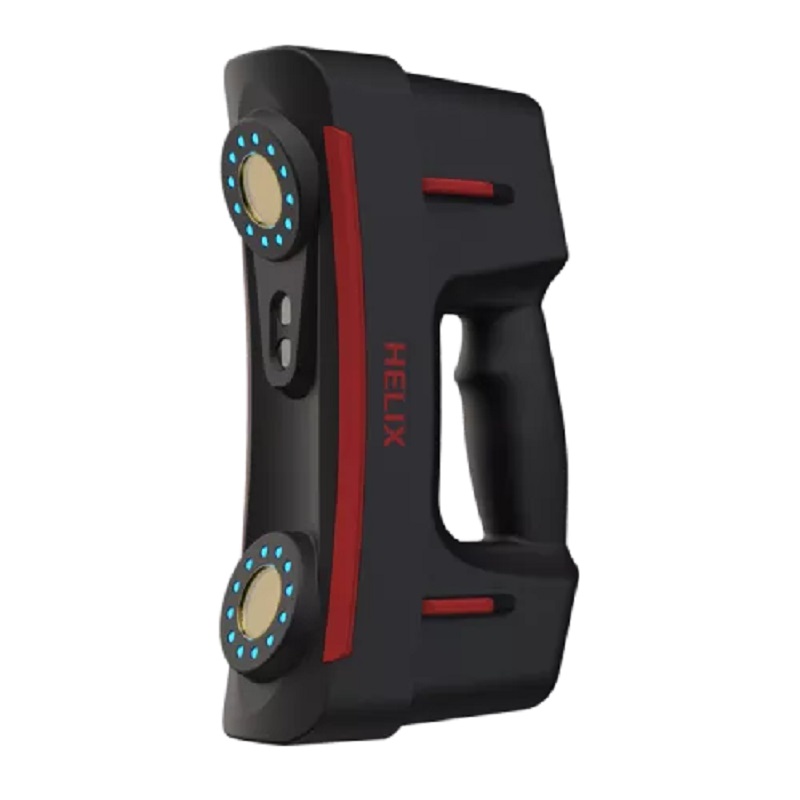

Лазерный 3D сканер RangeVision HELIX

RangeVision HELIX — ручной лазерный высокоточный 3D-сканер, предназначенный для оцифровки объектов сложной геометрии. Устройство подходит для предметов размером от 50 мм до 5 метров и обеспечивает точность сканирования до 0,035 мм (35 мкм) при 3D-разрешении до 0,15 мм.

Сканер экспортирует данные в широком спектре форматов: STL, OBJ, WRL, PLY, ASC, OFF, SC3D, PTX.

Синий лазер — основа высокой точности

HELIX использует синий лазер с длиной волны 450–495 нм (в отличие от традиционного красного — 620–750 нм). Более короткая длина волны позволяет создавать тонкий и сфокусированный луч, что повышает детализацию и снижает рассеяние света на сложных поверхностях. Благодаря этому сканер уверенно работает даже с чёрными, глянцевыми и отражающими материалами при любом внешнем освещении — без применения матирующего спрея или маркеров.

Два режима сканирования — точность и скорость по требованию

• Режим одной лазерной линии — обеспечивает максимальную точность для детализации мелких элементов: отверстий, канавок, резьб и других сложных участков.
• Режим семи лазерных линий — обеспечивает высокую скорость захвата: до 1,2 миллиона точек в секунду благодаря синхронной работе лазеров и высокоскоростных камер.

Переключение между режимами и настройка параметров (яркость, количество линий) осуществляется прямо во время сканирования с помощью кнопок и индикаторов на корпусе устройства.

Профессиональное ПО RV 3D Studio

Сканер работает в связке с программным обеспечением RV 3D Studio, входящим в Реестр отечественного ПО (запись № 17 871 от 06.06.2023). Программа объединяет функции:

• сканирования (для стационарных и ручных устройств),
• совмещения данных с разных сканеров в режиме редактора,
• метрологического анализа — измерений, построения карт отклонений, расчёта размерных цепей,
• поддержки внешних фотограмметрических систем.

RV 3D Studio используется в образовательных учреждениях и позволяет выполнять полный цикл работы — от захвата до анализа — без перехода в сторонние приложения.

Портативность и удобство

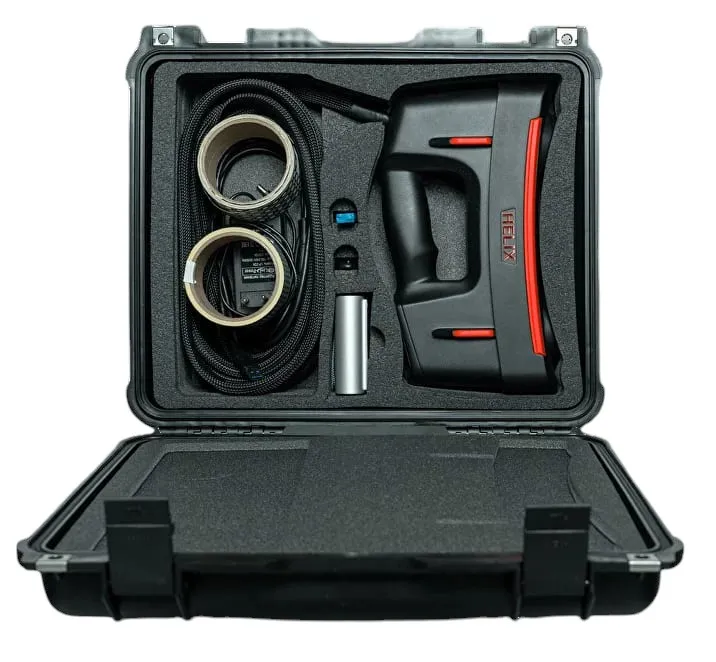

Сканер весит всего 900 г и оснащён 5-метровым кабелем для свободного перемещения как в лаборатории, так и на производственной площадке. Опционально доступен внешний аккумулятор для полностью автономной работы.

Области применения

• Промышленные предприятия — контроль геометрии изделий и оснастки, реверс-инжиниринг, прототипирование.
• Опытно-конструкторские бюро — оцифровка опытных образцов, разработка новых решений на основе существующих деталей.
• Инструментальные цеха — измерение точности и износа оснастки, подгонка компонентов, расчёт размерных цепей.
• Автомастерские — создание цифровых копий деталей кузова, разработка и восстановление элементов по образцу.

RangeVision HELIX — это сочетание метрологической точности, гибкости и мобильности, созданное для профессионалов, которым важны детализация, скорость и надёжность в реальных производственных условиях.
